一、概述

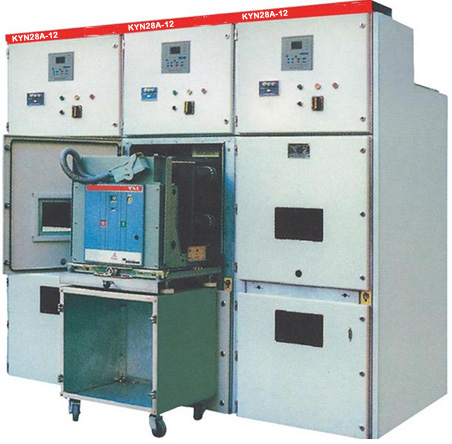

    KYN28A-12(GZS1)户内金属铠装中置移开式开关设备（以下简称开关柜）三相交流50Hz的户内成套配电装置，用于接受和分配3-12kv的网络电能并对电路实行控制保护及监测。

    本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能，通过带有通信接口的CAN总线控制现场网络。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。该柜既能配用VS1（即ZN63）ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。

二、正常使用条件

海拔高度：不超过1000米；

环境温度：+40℃；~-10℃；

相对温度：日平均不超过95%，月平均不超过90%；

地震列度：水平方向不超过3m/s2，垂直方向不超过1.5m/s2；

安装环境：户内、安装在无火灾、爆炸危险、无严重污秽、腐蚀性气体及粉尘、无腐抗冲击的场所。

三、开关结构

    开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成，柜体的外壳和各功能单元的金属隔板均采用螺栓连接。其内部安装的电气元件。开关柜外壳防护等级是IP4x，断路器室门打开时的防护等级为IP2x。开关柜可配用真空断路器手车，也可配用固定式负荷开关。

五、外壳与隔板

    开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工和多重折弯之后组装而成，因此，装配好的开关柜能保持尺寸上的统一性。它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板更高的机械强度，开关柜被隔板分隔成手车室、母线室、电缆室、继电器仪表室（低压室），每一隔室外壳均独立接地，开关柜的门采用喷塑工艺，使其表面抗冲击、耐腐蚀、保证了外形的美观。
