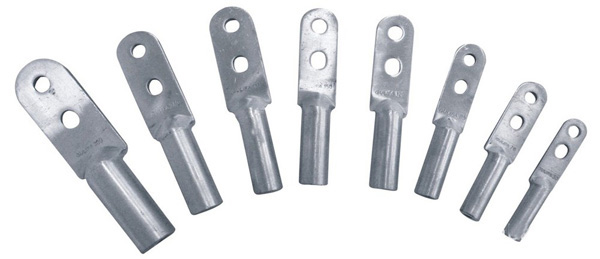

铜铝接线端子（钎焊）

铜铝钎焊式接线端子，采用了铜铝钎焊工艺。为铜铝搭接过渡结构，铜铝接接触面大，铜端面镀锡，具有电阻小，温升小，具有节能的优点；机械强度高，无焊接断裂的风险；是传统摩擦焊接线端子的理想换代产品；适用于线缆与设备板状连接头的电气连接。

产品介绍
规格参数

一、特点介绍
铜铝钎焊式接线端子，采用了铜铝钎焊工艺。为铜铝搭接过渡结构，铜铝接接触面大，铜端面镀锡，具有电阻小，温升小，具有节能的优点；机械强度高，无焊接断裂的风险；是传统摩擦焊接线端子的理想换代产品；适用于线缆与设备板状连接头的电气连接；不适用于线缆与设备板状接头的电气连接，除非采用双面钎焊（型号改为QS）的产品。

二、产品用途
铜铝钎焊式接线端子适用于线缆与设备板状接头的电气连接。

三、产品特点
a、采用了铜铝钎焊工艺，为铜铝搭接过渡结构，铜铝接接触面大，铜端面镀锡，具有电阻低，温升小，节能的优点。
b、机械强度高，无焊接面断裂的风险；是传统摩擦焊接线端子的理想换代产品。

型号	主要尺寸（mm）
型号	d	D	φ	L	L1	L3	A
DTL-16Q	6.3	12	8.5	76	31	24	20.5
DTL-25Q	7.3	12	8.5	79	34	24	20.5
DTL-35Q	8.5	14	10.5	85	40	24	20.5
DTL-50Q	9.8	16	10.5	90	42	28	23
DTL-70Q	11.5	18	12.5	102	48	31	26
DTL-95Q	13.5	21	12.5	112	52	33	28
DTL-120Q	15.0	23	14.5	120	53	35	30
DTL-150Q	16.5	25	14.5	126	56	39	34
DTL185Q	18.5	27	17	133	58	42	37
DTL-240Q	210	30	17	140	60	45	40
DTL-300Q	24.0	34	21	160	65	56	50
DTL-400Q	27.0	38	21	170	70	56	50
DTL-500Q	29.0	42	21	180	75	70	60
DTL-630Q	--	--	--	--	--	--	--

型号	主要尺寸（mm）
型号	d	D	L	L1	L3	A
DTL2-35FQ	8.5	16	117	40	60	22
DTL2-50FQ	9.8	16	117	42	60	22
DTL2-70FQ	11.5	18	133	48	65	28
DTL2-95FQ	13.5	21	144	52	65	28
DTL2-120FQ	15	23	148	53	65	34
DTL2-150FQ	16.5	25	152	56	65	34
DTL2-185FQ	18.5	28	163	58	73	40
DTL2-240FQ	21	30	168	60	73	40
DTL2-300FQ	24	34	180	65	80	50
DTL2-400FQ	27	38	192	70	80	50
