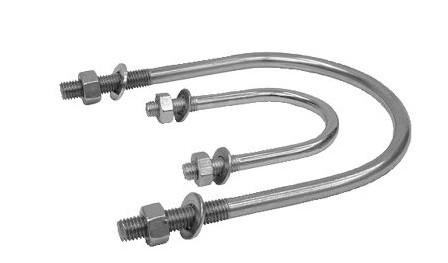

U型螺丝

U型螺丝作为悬垂串的联塔金具，它依靠螺栓连接方式与杆塔横担固定，使横担结构得到简化。U型螺丝的另一端以环形连接方式与绝缘子串联结，由此形成灵活的转动点。但它的缺点是由螺纹承受拉力载荷，经长期运行后易生产疲劳损坏事故。

产品介绍
规格参数

一、产品介绍
U型螺丝作为悬垂串的联塔金具，它依靠螺栓连接方式与杆塔横担固定，使横担结构得到简化。U型螺丝的另一端以环形连接方式与绝缘子串联结，由此形成灵活的转动点。但它的缺点是由螺纹承受拉力载荷，经长期运行后易生产疲劳损坏事故。UJ型螺丝在螺纹下部增加了徒台，能抵消水平载荷产生的弯矩，性能有所改进。U型螺丝类联塔金具只宜在地线小截面导线上使用。

二、产品特点
a、U型螺丝作为悬垂串的联塔金具，它依靠螺栓连接方式与杆塔横担固定，使横担结构得到简化。
b、U型螺丝的另一端以环形连接方式与绝缘子串联接，由此形成灵活的转动点。
c、UL型螺丝在螺纹下部增加了徒台，能抵消水平载荷产生的弯矩，性能有所改进。

上一篇 : PH ZH型挂件
下一篇 : Q QP QH型球头挂板

型号	主要尺寸(mm)					标称破坏载荷(kN)			参考重量(kg)
型号	C	M	D	L1	L	X向	Y向	Z向	参考重量(kg)
U-1670	70	16	16	75	110	16	3.0	30
U-1680	80	16	16	60	90	16	3.0	30	0.53
U-1870	70	18	18	75	110	18	3.5	35
U-1880	80	18	18	75	110	18	3.5	35	0.83
U-2080	80	20	20	80	120	24	4.9	47	1.08
U-2280	80	22	22	90	130	28	6.5	57	1.30

型号	主要尺寸(mm)					标称破坏载荷(kN)			参考重量(kg)
型号	C	M	D	L1	L	X向	Y向	Z向	参考重量(kg)
UJ-1880	80	18	18	50	105	18	5.3	35	0.85
UJJ-2080	80	20	20	60	120	24	7.4	47	1.10
UJ-2080	80	22	22	65	127	28	10.8	57	1.40
