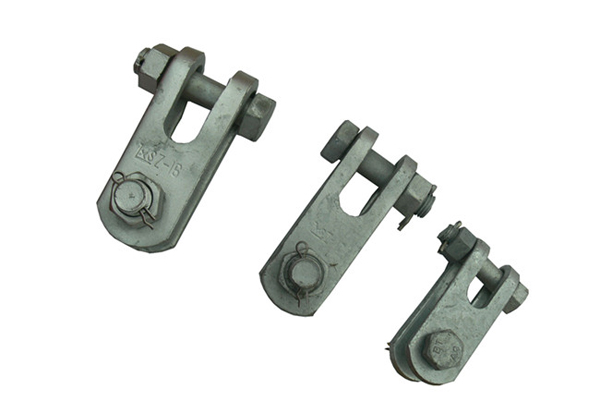

Z ZS型直角挂板

直角挂板主要用于架空电力线路或变电站，将导线、避雷线夹与绝缘子相连或将绝缘子、避雷线线夹与杆塔相连，按安装条件的不同，分专用联结金具指与绝缘子相连的球头挂环和碗头挂板。

产品介绍
规格参数

一、产品介绍
直角挂板主要用于架空电力线路或变电站，将导线、避雷线夹与绝缘子相连或将绝缘子、避雷线线夹与杆塔相连，按安装条件的不同，分专用联结金具指与绝缘子相连的球头挂环和碗头挂板。

二、产品特点
a、加工尺寸精确，高于额定机械负荷。
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。

Z ZS型直角挂板参数及型号：

Z型

型号	主要尺寸(mm)				标称破坏载荷(kN)	重量 (kg)
型号	C1	C2	M	H	标称破坏载荷(kN)	重量 (kg)
Z-7	18	18	16	80	70	0.56
Z-10	20	20	18	80	100	0.87
Z-12	24	24	22	100	120	1.16
Z-16	26	26	24	100	160	2.38
Z-21	30	30	27	120	200	3.80
Z-25	34	34	30	120	250	5.00
Z-32	38	38	36	120	300	5.80
Z-40	44	44	42	180	400	14.00
Z-50	44	44	42	120	500	8.60
Z-16G	24	26	24	90	160	2.84
Z-21G	24	26	24	90	210	3.60
Z-32G	32	32	30	100	320	4.80
Z-42G	36	38	36	110	420	5.20
Z-64G	40	44	42	130	640	6.40

ZS型

型号	主要尺寸(mm)					标称破坏载荷(kN)	重量 (kg)
型号	C	B	M	Φ	H	标称破坏载荷(kN)	重量 (kg)
ZS-7	18	16	16	20	80	70	0.58
ZS-665	20	16	16	20	65	70	0.65
ZS-10	20	18	18	20	80	100	0.90
ZS-12	--	--	--	--	--	--	--
ZS-16	26	24	24	26	90	160	1.60
ZS-25	33	30	30	33	120	250	4.33
ZS-30	38	34	36	39	150	300	5.64
