一、用途

    XL-21型低压动力配电箱适用于发电厂及工矿企业中，在交流电压500伏及以下的三相三线系统作动力配电之用。XL-21型低压动力配电箱系户内装置墙安装、屏前检修。

二、结构特征

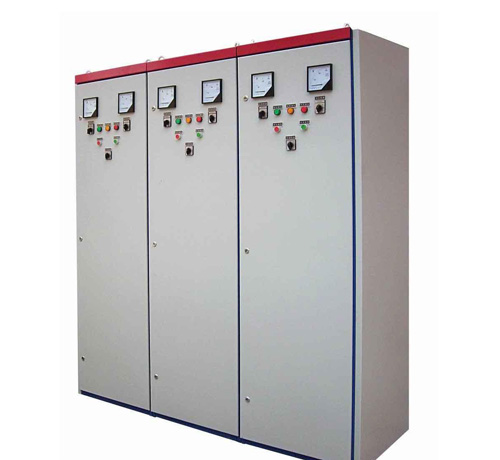

    XL-21型低压动力配电箱系封闭式、外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可作为切换电源之用，配电箱前面装有一只电压表，指示汇流母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合灯特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

2、刀熔组合开关

2、空气断路器

3、电流互感器
