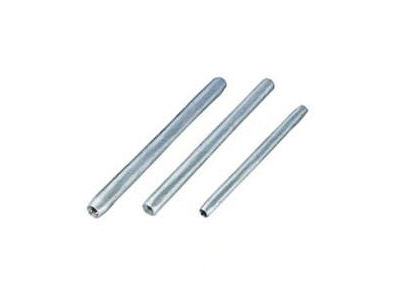

JY型接续管（钢芯铝绞线用、液压对接）

JY型接续管（钢芯铝绞线用、液压对接）主要用于架空电力线路中架空绝缘导线的接续。

产品介绍
规格参数

一、产品用途
JY型接续管（钢芯铝绞线用、液压对接）主要用于架空电力线路中架空绝缘导线的接续。

二、产品特点
a、本系列接续管采用延展性良好的纯铝（L2）挤压而成，光滑圆润，外形美观。
b、本产品安装需要电缆剥绝缘层，裸导线除外。

JY型接续管（钢芯铝绞线用、液压对接）型号参数：

型号 Catalog No.	适用导线 Suitable Conducto	主要尺寸Dimensions(mm)						握力 ≥(kN)
型号 Catalog No.	适用导线 Suitable Conducto	L	D	d	L1	D1	d1	握力 ≥(kN)
JY-50/8	LGJ-50/8	300	Φ26	Φ14	100	Φ12	Φ3.8	15.2
JY-50/30	LGJ-50/30	380	Φ30	Φ16	190	Φ14	Φ7.4	18.4
JY-70/10	LGJ-70/10	360	Φ26	Φ13	110	Φ12	Φ4.5	21.0
JY-70/40	LGJ-70/40	440	Φ32	Φ20	220	Φ18	Φ8.8	52.5
JY-95/15	LGJ-95/15	430	Φ26	Φ15	130	Φ14	Φ5.7	31.5
JY-95/20	LGJ-95/20	430	Φ26	Φ15	130	Φ14	Φ6.2	33.5
JY-95/55	LGJ-95/55	500	Φ34	Φ22	260	Φ20	Φ10.2	70.3
JY-120/7	LGJ-120/7	400	Φ30	Φ16	120	Φ12	Φ3.6	24.8
JY-120/20	LGJ-120/20	430	Φ30	Φ16	130	Φ14	Φ6.2	36.9
JY-120/25	LGJ-120/25	490	Φ30	Φ17	150	Φ14	Φ7.0	43.1
JY-120/70	LGJ-120/70	580	Φ36	Φ24	290	Φ22	Φ11.5	88.5
JY-150/8	LGJ-150/8	440	Φ30	Φ17.5	100	Φ12	Φ4.0	29.6
JY-150/20	LGJ-150/20	470	Φ30	Φ18	130	Φ14	Φ6.2	42.0
JY-150/25	LGJ-150/25	500	Φ30	Φ18.5	150	Φ14	Φ7.0	48.7
JY-150/35	LGJ-150/35	530	Φ30	Φ19	180	Φ16	Φ8.2	58.5
JY-185/10	LGJ-185/10	490	Φ32	Φ19.5	120	Φ12	Φ4.5	36.8
JY-185/25	LGJ-185/25	520	Φ32	Φ20.5	150	Φ14	Φ7.0	53.5
JY-185/30	LGJ-185/30	540	Φ32	Φ20.5	170	Φ16	Φ7.6	58.0
JY-185/45	LGJ-185/45	570	Φ32	Φ21	200	Φ18	Φ9.0	72.2
JY-210/10	LGJ-210/10	520	Φ34	Φ20.5	140	Φ12	Φ4.5	40.6
JY-210/25	LGJ-210/25	540	Φ34	Φ21.5	160	Φ14	Φ7.3	59.4
JY-210/35	LGJ-10/35	560	Φ34	Φ22	180	Φ16	Φ8.2	66.8
JY-210/50	LGJ-210/50	600	Φ34	Φ22	210	Φ18	Φ9.6	81.8
JY-240/30	LGJ-240/30	570	Φ36	Φ23	170	Φ16	Φ7.9	68.0
JY-240/40	LGJ-240/40	590	Φ36	Φ23	190	Φ16	Φ8.7	75.0
JY-240/55	LGJ-240/55	640	Φ36	Φ24	230	Φ20	Φ10.3	92.0
JY-300/15	LGJ-300/15	560	Φ40	Φ24.5	120	Φ14	Φ5.7	61.2
JY-300/20	LGJ-300/20	580	Φ40	Φ25.0	140	Φ14	Φ6.5	68.1
JY-300/25	LGJ-300/25	600	Φ40	Φ25.5	160	Φ14	Φ7.3	75.0
JY-300/40	LGJ-300/40	640	Φ40	Φ25.5	190	Φ16	Φ8.7	83.0
JY-300/50	LGJ-300/50	660	Φ40	Φ26.0	210	Φ18	Φ9.6	93.1
JY-300/70	LGJ-300/70	710	Φ42	Φ27.0	260	Φ22	Φ11.5	115.2
JY-400/20	LGJ-400/20	580	Φ45	Φ28.5	140	Φ14	Φ6.5	80.0
JY-400/25	LGJ-400/25	660	Φ45	Φ28.5	160	Φ14	Φ7.3	86.4
JY-400/35	LGJ-400/35	680	Φ45	Φ28.5	180	Φ16	Φ8.2	93.5
JY-400/50	LGJ-400/50	730	Φ45	Φ29.5	220	Φ20	Φ9.9	111.1
JY-400/65	LGJ-400/65	760	Φ48	Φ29.5	250	Φ22	Φ11.0	121.7
JY-400/95	LGJ-400/95	830	Φ48	Φ31.0	300	Φ16	Φ13.2	154.2
JY-500/35	LGJ-500/35	760	Φ52	Φ31.5	180	Φ16	Φ8.2	107.6
JY-500/45	LGJ-500/45	760	Φ52	Φ31.5	200	Φ18	Φ9.1	115.3
JY-500/65	LGJ-500/65	820	Φ52	Φ32.5	250	Φ22	Φ11.0	138.6
JY-630/45	LGJ-630/45	840	Φ60	Φ35.5	200	Φ18	Φ9.1	134.0
JY-630/55	LGJ-630/55	880	Φ60	Φ36.0	230	Φ20	Φ10.3	148.0
JY-630/80	LGJ-630/80	940	Φ60	Φ36.5	280	Φ24	Φ12.3	173.7
JY-800/55	LGJ-800/55	950	Φ65	Φ40.0	230	Φ20	Φ10.3	172.4
JY-800/70	LGJ-800/70	980	Φ65	Φ40.5	260	Φ22	Φ11.5	186.3
JY-800/100	LGJ-800/100	1050	Φ65	Φ40.5	310	Φ26	Φ13.7	217.0

内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
