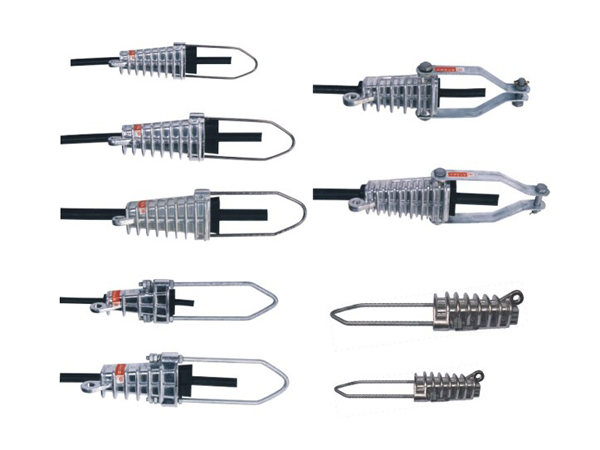

NEJ楔型绝缘耐张线夹（椭圆锥型挂板式）

NEJ(JNE)系列楔型绝缘耐张线夹适用于额定电压10kV及以下架空绝缘导线的终端或耐张段两端或耐张段两端将架空绝缘导线固定和拉紧在耐张绝缘子上。

产品介绍
规格参数

一、产品用途
NEJ(JNE)系列楔型绝缘耐张线夹适用于额定电压10kV及以下架空绝缘导线的终端或耐张段两端或耐张段两端将架空绝缘导线固定和拉紧在耐张绝缘子上。

二、结构特点
NEJ(JNE)系列楔型绝缘耐张线夹的楔型结构，对导线的握力与拉力成正比，具有自紧特点，运行免维护。
线夹的C形壳体采用高强度、抗氧化铝合金压铸成型，无磁滞、渦流，为节能型金具。
壳体C型开口设计，内楔和导线置入容易，安装方便快捷。
内楔为耐候型绝缘增强工程塑料制造，施加交流耐压45kV，保压1分钟不击穿和闪络。

三、特别提示
选型时，应先确定适用导线的实际外径，因绝缘导线除分10kV、1kV电压等级外，还有薄绝缘、厚绝缘的区分以及是否带钢芯等。

上一篇 : NX楔形线夹
下一篇 : NXJ四芯集束型耐张线夹

拉板式	螺杆式	适用电缆线径范围	适用导线标称截面（mm）		标称破坏载荷（kN）
拉板式	螺杆式	适用电缆线径范围	JKLYJ-1	JKLYJ-10	标称破坏载荷（kN）
NEJ-101	NEJ2-101	φ7~φ9.5	16~25	-	≥14.5
NEJ-102	NEJ2-102	φ9~φ11.5	35~50	-
NEJ-103	NEJ2-103	φ11~φ13.5	70	16
NEJ-104	NEJ2-104	φ13~φ15.5	95	25~35
NEJ-205	NEJ2-205	φ15~φ17.5	120	50	≥22
NEJ-206	NEJ2-206	φ17~φ19.6	150	70
NEJ-207	NEJ2-207	φ19~φ21.5	-	95~120
NEJ-307	NEJ2-307	φ19~φ21.5	185	95~120	≥28
NEJ-308	NEJ2-308	φ21~φ23.5	-	150	≥28
NEJ-408	NEJ2-408	φ21~φ23.5	240	150	≥36.5
NEJ-409	NEJ2-409	φ23~φ25.5	-	185
NEJ-410	NEJ2-410	φ25~φ27.5	-	240
NEJ-511	／	φ28~30	-	300	≥45
NEJ-512	／	φ31~33	-	-	≥45
