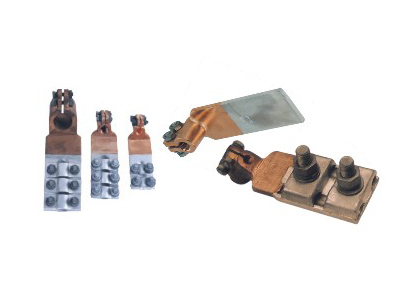

SBG系列铜铝抱杆线夹

抱杆线夹使用于电力变压器、柱上开关、真空断路器、高压电气的圆棒接线桩头于导线、母排、端子的连接。

产品介绍
规格参数

一、产品用途
抱杆线夹使用于电力变压器、柱上开关、真空断路器、高压电气的圆棒接线桩头于导线、母排、端子的连接。

二、产品特点
抱杆线夹抱杆端采用螺套加侧开缝设计原理,线夹安装在设备导电杆上后,在拧紧开缝两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式,与母排、导线、接线端子连接,适用范围广。

SBG压板式铜铝抱杆线夹

型号	适用导线截面(mm2)	主要尺寸(mm)
型号	适用导线截面(mm2)	M	D	L	A	B
SBG-M12B	35~120	12	22	40	7	50
SBG-M14B	50~150	14	26	42	7	50
SBG-M16B	50~150	16	26	42	7	50
SBG-M18B	95~240	18	30	44	8	60
SBG-M20B	95~240	20	30	44	8	60
SBG-M22B	150~400	22	36	45	9	70
SBG-M24B	150~400	24	36	45	9	70

注：适用于园棒接线桩头，与铝导线的连接。

SBG-P平板式铜抱杆线夹

型号	主要尺寸(mm)
型号	M	D	L	A	B
SBG-P-M12D	12	22	40	7	40
SBG-P-M14D	14	26	42	7	40
SBG-P-M16D	16	26	42	7	40
SBG-P-M18D	18	30	44	8	42
SBG-P-M20D	20	30	44	8	42

注：适用于园棒接线桩头，与铝导线的连接

SBG-S铜铝双导线抱杆线夹

型号	适用导线截面(mm2)	主要尺寸(mm)
型号	适用导线截面(mm2)	M	D	L	A	B
SBG-S-M12B	120~150	12	22	40	14	63
SBG-S-M14B	120~150	14	26	42	14	63
SBG-S-M16B	120~150	16	26	42	14	63
SBG-S-M18B	120~150	18	30	44	14	63
SBG-S-M20B	120~150	20	30	44	14	63

注：适用于园棒接线桩头，与铝导线的连接
