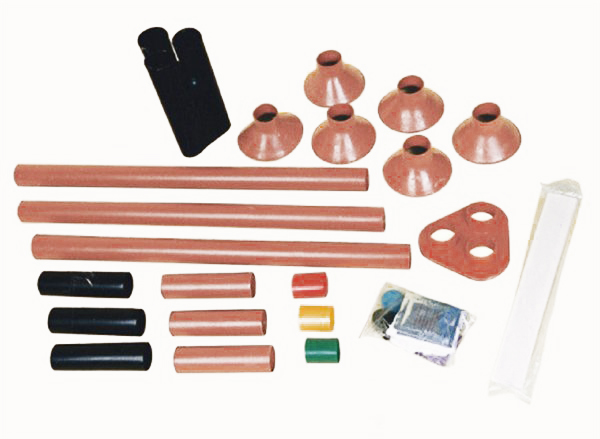

10KV单芯户内外热缩终端

一、产品介绍
热缩型中压产品广泛应用于8.7～15KV交联电缆终端和中间连接的接续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。

二、产品示例
1、WSY-10/3.2表示10kV交联电缆户外热缩终端，适用于截面为70~120mm2的三芯电缆；
2、JSZ-10/3.1表示10kV油浸纸绝缘电缆热缩中间接头，适用于截面为25~50mm2的三芯电缆。

序号	试验项目	试验标准	试验结果	结论
1	工频耐压1min	45kv干态（户内终端、中间连接 45kv湿态（户外终端）不击穿、不闪络	未击穿、未闪络	通过
2	局部放电	13kv, ㄑ20PC	13kv, ㄑ20PC	通过
3	恒压负荷循环	导体温度950C,加热5h,冷却3h三个星期不击穿、不闪络	未击穿、未闪络	通过
4	雷电冲击1.2/50US	105kv正负极性各10次不击穿、不闪络	未击穿、未闪络	通过
5	直流耐压负极性15min	52kv,15min不击穿、不闪络	未击穿、未闪络	通过
6	工频耐压4h	35kv,4h不击穿、不闪络	未击穿、未闪络	通过

10KV单芯户内 外热缩终端
