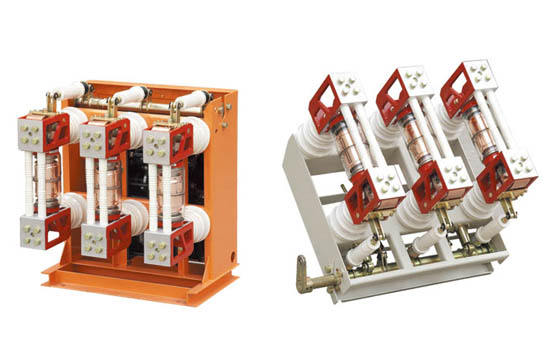

ZN28(A)-12型户内高压真空断路器

ZN28-12系列真空断路器为额定电压12KV，三相交流50Hz的高压户内开关设备。该产品符合B1984-89标准，该产品总体结构为开关本体与操动机构一体安装和开关本体机构分离安装两种形式。

产品介绍
规格参数

一、概述

ZN28-12系列真空断路器为额定电压12KV，三相交流50Hz的高压户内开关设备。该产品符合B1984-89标准，该产品总体结构为开关本体与操动机构一体安装和开关本体机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28-12型，适用于各种固体式开关柜，如GG-1A(Z) XGN2A10(Z)等。
该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。

ZN28(A)-12型户内高压真空断路器

二、使用环境条件

1、周围空气温度：上限+40℃、下限-30℃；

2、海拔：≤1000m（若需要增高海拔，则额度绝缘水平相应提高）；

3、振幅地震烈度不超过8度；

4、空气相对湿度日平均值不大于95%，月平均值不大于90%；

5、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

下一篇 : ZN63(VS1)-12系列户内交流高压真空断路器

项目			单位	数据
				20KA	25KA		31.5KA	40KA
额定电压			KV	12
额定电流			A	630、100、1250	1250、1600		1250、1600、2000、2500	1600、1250、2500、3150
额定短路开断电流			KA	20	25		31.5	40
额定短路开合电流(峰值)			KA	50	63		80	100
额定峰值耐受电流			KA	50	63		80	100
4S额定短时耐受电流			KV	20	25		31.5	40
额定绝缘水平	工频耐压(额定开前后)		KV	42断口（断口48）
	冲击耐受(额定开断前后)			75（断口85）
额定操作顺序				分-0.3S-合分-180 -S合分
机械寿命			次	10000
额定短时电流开断次数			次	30			20
操动机构额定合闸电压(直流)			V	220/100
操动机构额定合闸电流(直流)			A	90/180		128/256		149/290
操动机构额定分闸电压(直流)			V	220/110
操动机构额定分闸电流(直流)			A	1.9/3.8
触头开距			mm	11±1
超行程(触头弹簧压缩长度)			mm	4±1
三相分、合闸不同期			ms	≤2
触头合闸弹跳时间			ms	≤2
平均分闸速度(刚分6mm)			m/s	1.2±0.3
平均合闸数度			m/s	0.6±0.2
分闸时间		最高操作电压下	S	≤0.06
		最低操作电压下		≤0.08
合闸时间			S	≤0.2
各相主回路电阻			μΩ	≤50			≤35
动静触头允许磨损累计厚度			mm	3
油缓冲缓冲行程			mm	10
